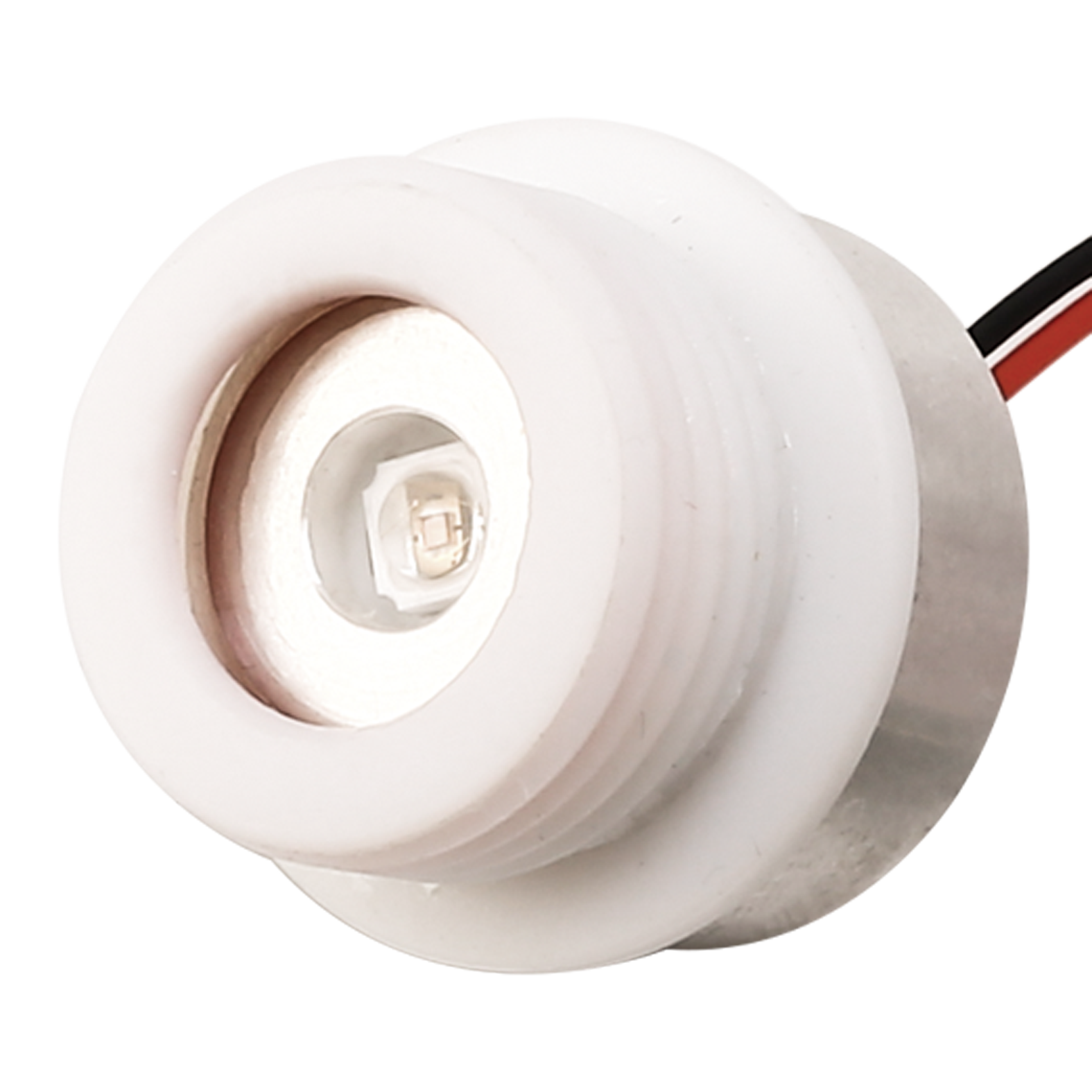

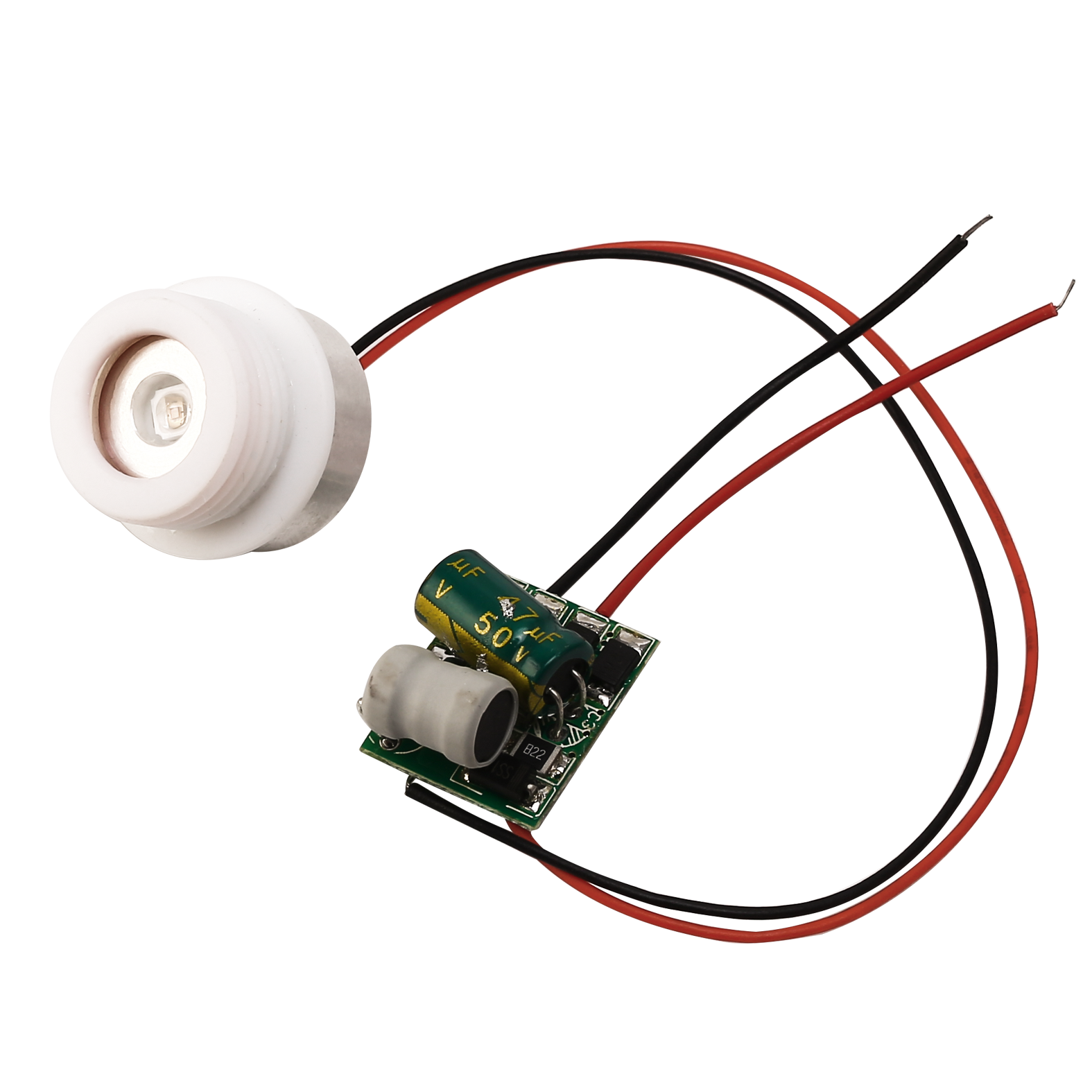

SW4.1A靜態水殺菌模塊是一款具有小體積,高轉化率,高輸出功率特點的UVC LED殺菌模塊,可適用于絕大部分有靜態水殺菌需求的應用,如飲水機,咖啡機,加濕器等。晶能生產的UVC LED所發出的275nm的短波紫外線,可有效殺滅細菌,病毒,為日常生活提供安全潔凈的水源。
高效光功率輸出,100mA電流下可達到15mW輸出功率
寬電壓輸入,9-36V DC自適應
壽命長,可有效控制模塊工作溫度
L80可以達到3000小時以上
體積小,直徑為16.6mm(G3/8外螺紋)
長度為16mm,可適應更多的產品設計
符合環保要求,所有涉水材料均符合國家及國際標準
光電參數: ( T solder pad =25 ℃ ) | ||||
峰值波長 | 輻射功率(mW) | 發光角度 | 正向電壓 (V) | 功率 (W) |
Typ.@100mA | ||||
270~280 | 12-15 | 120° | 5-8 | 0.6 |

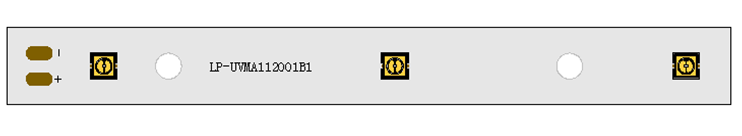

LP-UVMA112001A1采用韓國進口270-280nm UVC芯片,運用特制鋁基板+高精度封裝,實現低熱阻、強散熱、高可靠性的同時,在小的發光區內高密度的UV光輸出,殺菌率達99.99%,滿足殺菌等行業的要求。
燈珠采用UVC芯片270-280nm
殺菌效率高,可達99.99%
韓國進口芯片,可靠性強
PCB定制化鋁板、低熱阻、散熱能力強
產品尺寸:110*12*1mm(可定制化)
定制化鋁板+高精度封裝集成,高可靠性
光電參數: (T solder pad =25 ℃) | ||||
峰值波長 | 輻射功率(mW) | 發光角度 | 正向電壓 (V) | 功率 (W) |
Typ.@40mA | ||||
270~280 | 6-15 | 120° | 15-24 | 0.84 |
LP-UVM6025150A1采用垂直結構硅襯底大功率紫外LED芯片,基板線路設計靈活,在小的發光區內可實現高密度的紫外光輸出,焊線具有高可靠性,產品的尺寸功率可根據客戶要求定制。
采用陶瓷基板,導熱性能好
垂直結構紫外芯片發光,能量密度集中
獨特的芯片焊線設計 ,高可靠性
光電參數: (T solder pad =25 ℃) | ||||
光區面積 (mm) | 峰值波長 (nm) | 輻射強度 (W/cm2) | 正向電壓 (V) | 功率 (W) |
Typ.@1800mA*3 | ||||
27.6*25 | 390~395 | ≥15 | 28 | 150 |

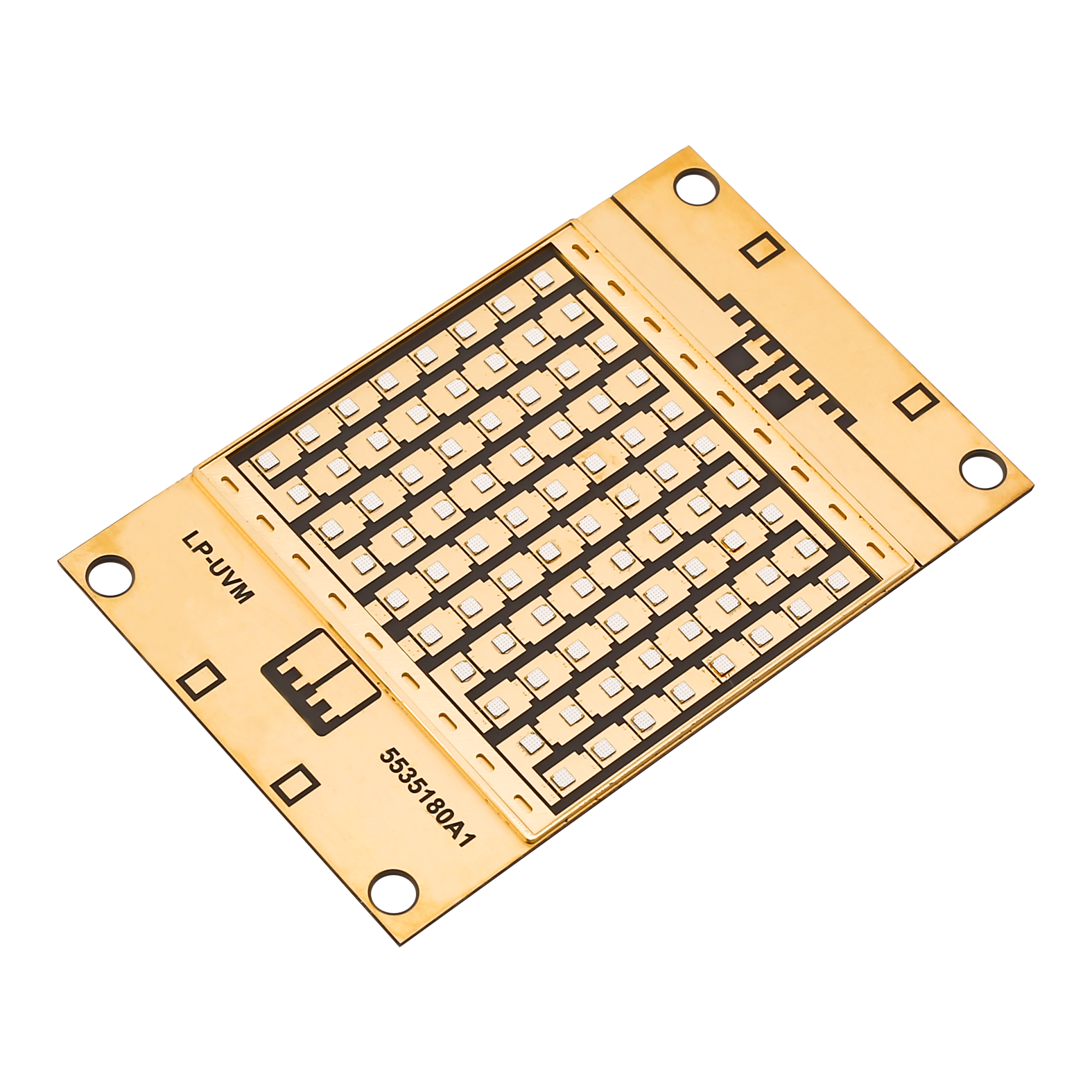

LP-UVM5535180A1采用垂直結構硅襯底大功率紫外LED芯片,基板線路設計靈活,在小的發光區內可實現高密度的紫外光輸出,焊線具有高可靠性,產品的尺寸功率可根據客戶要求定制。
采用陶瓷基板,導熱性能好
垂直結構紫外芯片發光,能量密度集中
獨特的芯片焊線設計,高可靠性
光電參數: (T solder pad =25 ℃) | ||||
光區面積 (mm) | 峰值波長 (nm) | 輻射強度 (W/cm2) | 正向電壓 (V) | 功率 (W) |
Typ.@1500mA | ||||
33.96*28.3 | 390~395 | ≥15 | 140 | 180 |
LP-UVM4029150A1采用垂直結構硅襯底大功率紫外LED芯片,基板線路設計靈活,高密度芯片排布,在小的發光區內可實現高密度的紫外光輸出,焊線具有高可靠性,產品的尺寸功率可根據客戶要求定制。
采用陶瓷基板,導熱性能好
垂直結構紫外芯片發光,能量密度集中
獨特的芯片焊線設計,高可靠性
光電參數:(T solder pad =25 ℃) | ||||
光區面積 (mm) | 峰值波長 (nm) | 輻射強度 (W/cm2) | 正向電壓 (V) | 功率 (W) |
Typ.@4200mA | ||||
28.77*8.3 | 390~395 | ≥20 | 42 | 150 |

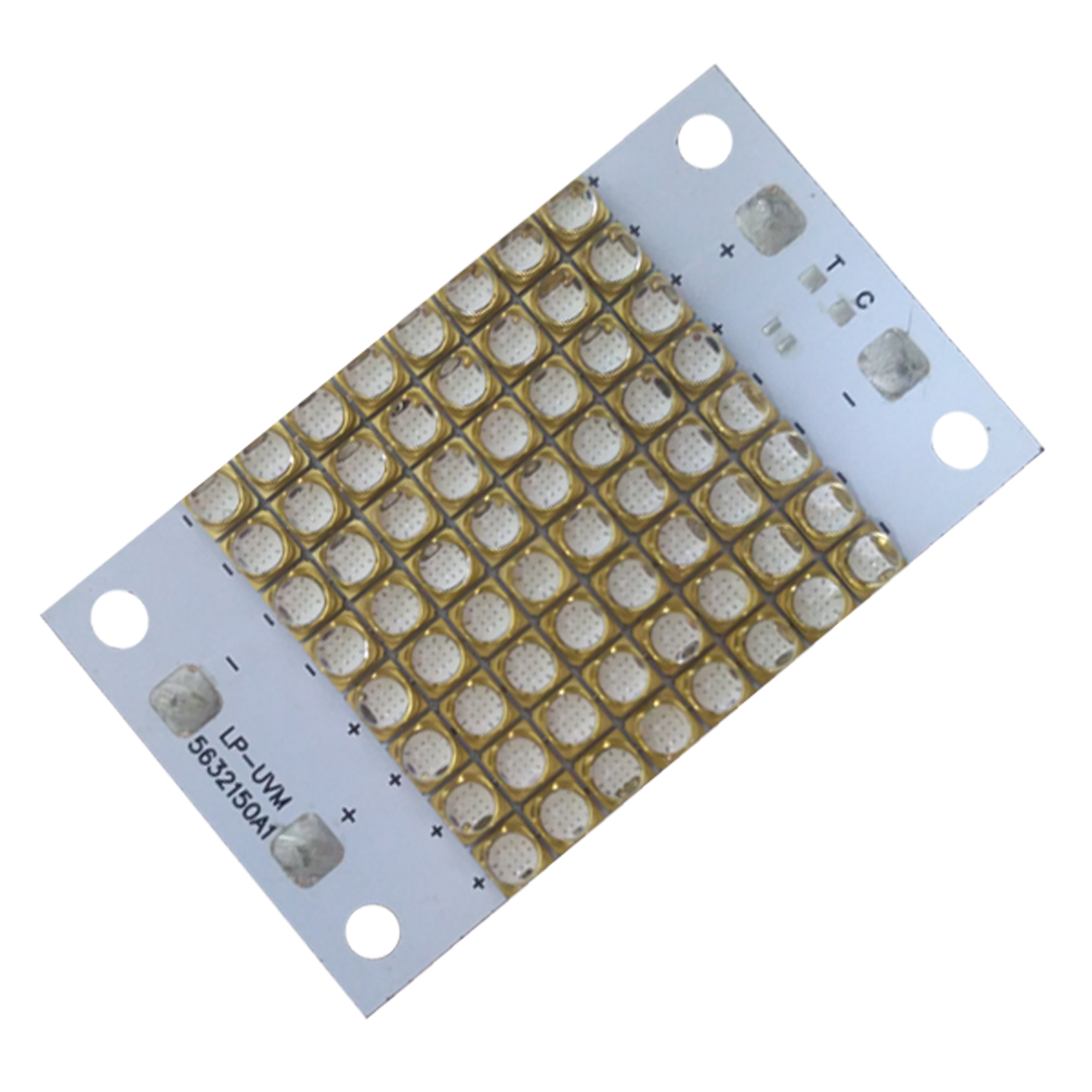

LP-UVM5632150A1采用垂直結構硅襯底大功率紫外LED芯片,基板線路設計靈活,高密度芯片排布,在小的發光區內可實現高密度的紫外光輸出,焊線具有高可靠性,產品的尺寸功率可根據客戶要求定制。
采用陶瓷基板,導熱性能好
垂直結構紫外芯片發光,能量密度集中
獨特的芯片焊線設計,高可靠性
光電參數:(T solder pad =25 ℃) | ||||
光區面積 | 峰值波長 (nm) | 輻射強度 (mW) | 正向電壓 (V) | 功率 (W) |
Typ.@2800mA | ||||
32.8*32.6 | 390~395 | ≥80000 | 56 | 150 |

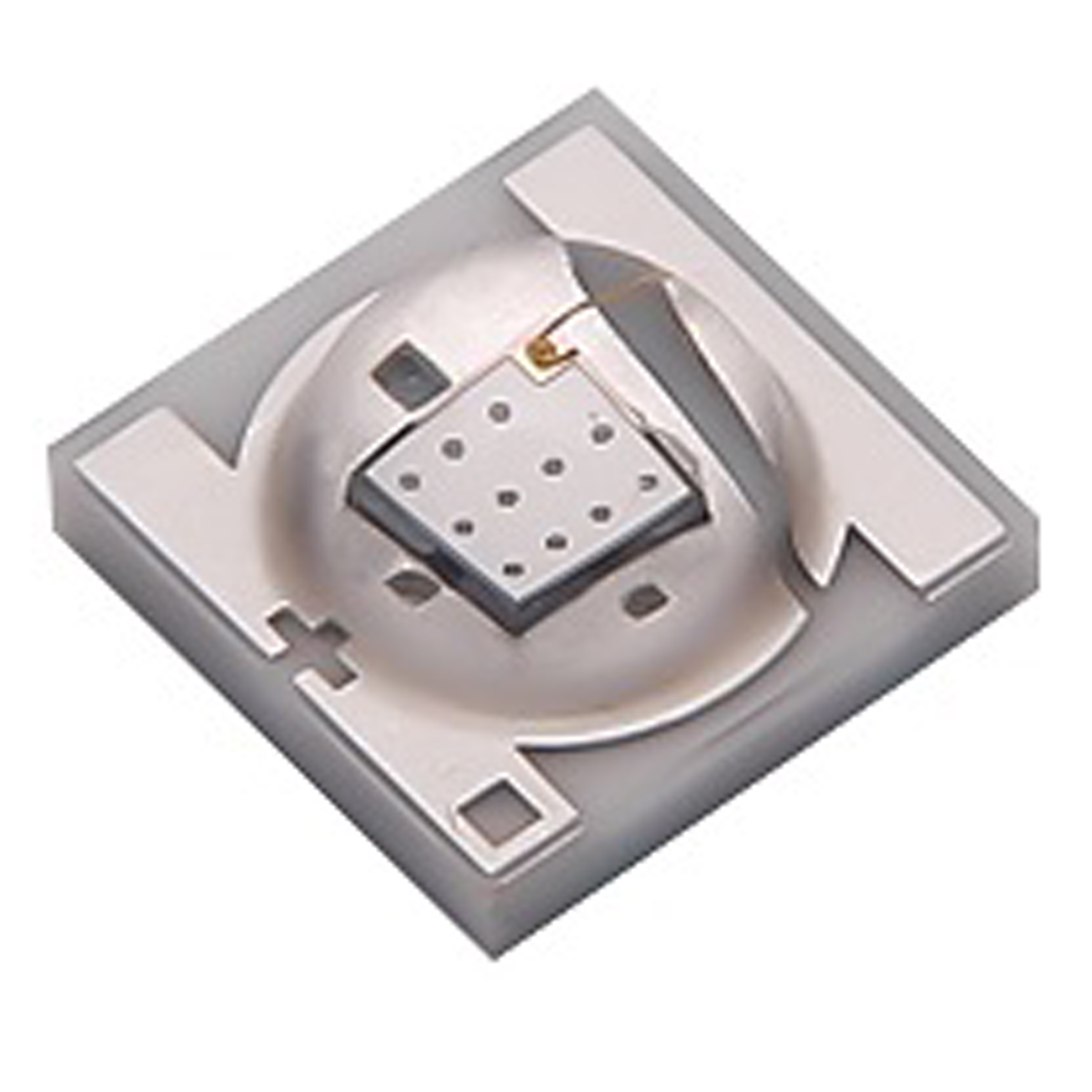

VD 產品采用大功率陶瓷3535封裝技術+硅襯底UV LED芯片,主要供應UVA波段365-375nm/390-400nm。
3535陶瓷封裝,易匹配市面現有PCB焊盤設計--通用性設計
UVA紫外線/紫光高輻射&高純度輸出
120°一次光學透鏡出光設計
超高的性價比&極佳的可靠性
大功率陶瓷封裝,高紫外線/紫光輻射能量
硅垂直芯片
尺寸:3.5x3.5mmx2.3mm
8KV靜電保護
支持表面貼片技術(SMT)
電性參數:(T solder pad =25℃,IF=350mA) | ||||||
產品型號 | 峰值波長 (nm) | 總輻射能量 (mW) | 電壓 (V) | 指向性 2θ1/2(degree) | 電流 (mA) | |
Typ. | Max. | |||||
VD-Y | 395 (390-400nm) | 400-700 | 3.3 | 3.8 | 120° | 350 |
370 (365-375nm) | 300-500 | 3.6 | 4 | 120° | 350 |

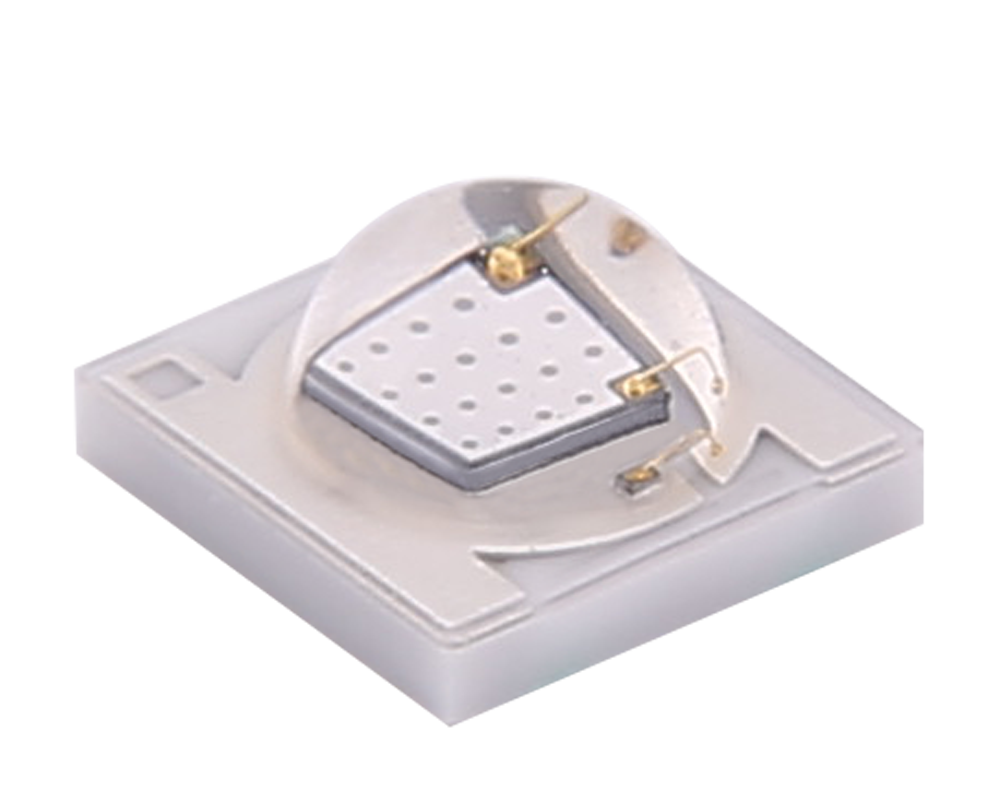

VF 產品采用大功率陶瓷3535封裝技術+硅基UVLED芯片,主要供應UVA波段365-375nm/410-425nm。
3535陶瓷封裝,易匹配市面現有PCB焊盤設計--通用性設計
UVA紫外線/紫光高輻射&高純度輸出
120°一次光學透鏡出光設計
超高的性價比&極佳的可靠性
大功率陶瓷封裝,高紫外線/紫光輻射能量,硅垂直芯片
尺寸:3.5x3.5mmx2.3mm
8KV靜電保護
支持表面貼片技術(SMT)
電性參數: (T solder pad =25 ℃,IF=500mA) | ||||||
產品型號 | 峰值波長 (nm) | 總輻射能量 (mW) | 電壓(V) | 指向性 2θ1/2(degree) | 電流 (mA) | |
Typ. | Max. | |||||
VF-D | 415 (410-425nm) | 800-1000 | 3.2 | 3.6 | 120° | 500 |
VF-Y | 370 (365-375nm) | 500-800 | 3.6 | 4.0 | 120° | 500 |

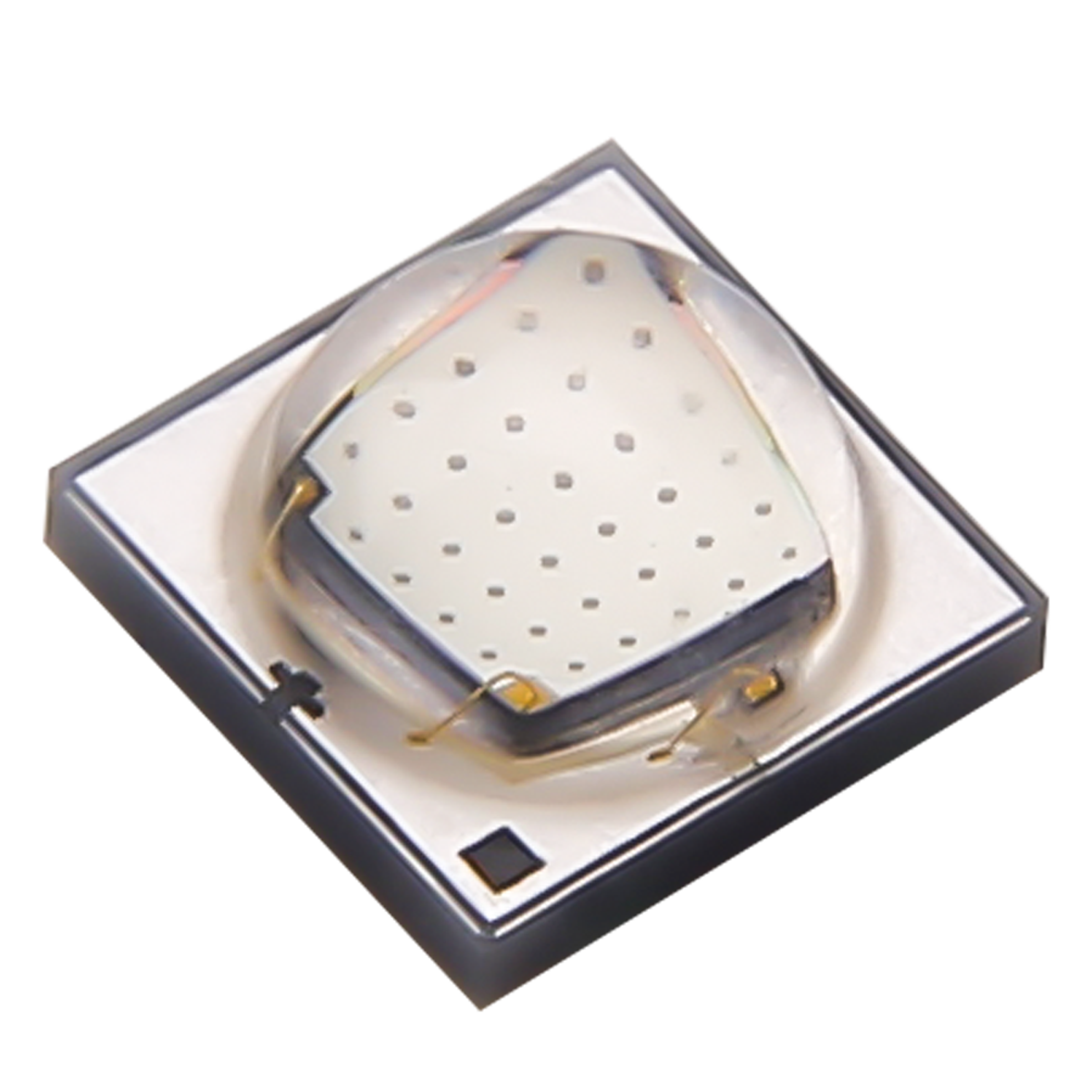

VE 產品采用大功率陶瓷3535封裝技術+硅基UV LED芯片,供應UVA全部主要波段諸如:365nm/385nm/395nm/405nm。
3535陶瓷封裝,易匹配市面現有PCB焊盤設計--通用性設計
UVA紫外線/紫光高輻射&高純度輸出
120°類朗伯球出光設計---更適合二次配光結構設計
超高的性價比&極佳的可靠性
大功率陶瓷封裝,高紫外線/紫光輻射能量,硅垂直芯片
尺寸:3.5x3.5mmx2.3mm
8KV靜電保護
支持表面貼片技術(SMT)
電性參數: (T solder pad =25 ℃,IF=500mA) | ||||||
產品型號 | 峰值波長 (nm) | 總輻射能量 (mW) | 電壓 (V) | 指向性 2θ1/2(degree) | 電流 (mA) | |
Typ. | Max. | |||||
VE-G | 405 (400-405nm) | 800-1100 | 3.45 | 3.8 | 120° | 500 |
395 (390-400nm) | 800-1100 | 3.45 | 3.8 | 120° | 500 | |
385 (380-390nm) | 800-1100 | 3.45 | 3.8 | 120° | 500 | |
370 (365-375nm) | 600-900 | 3.6 | 4 | 120° | 500 |

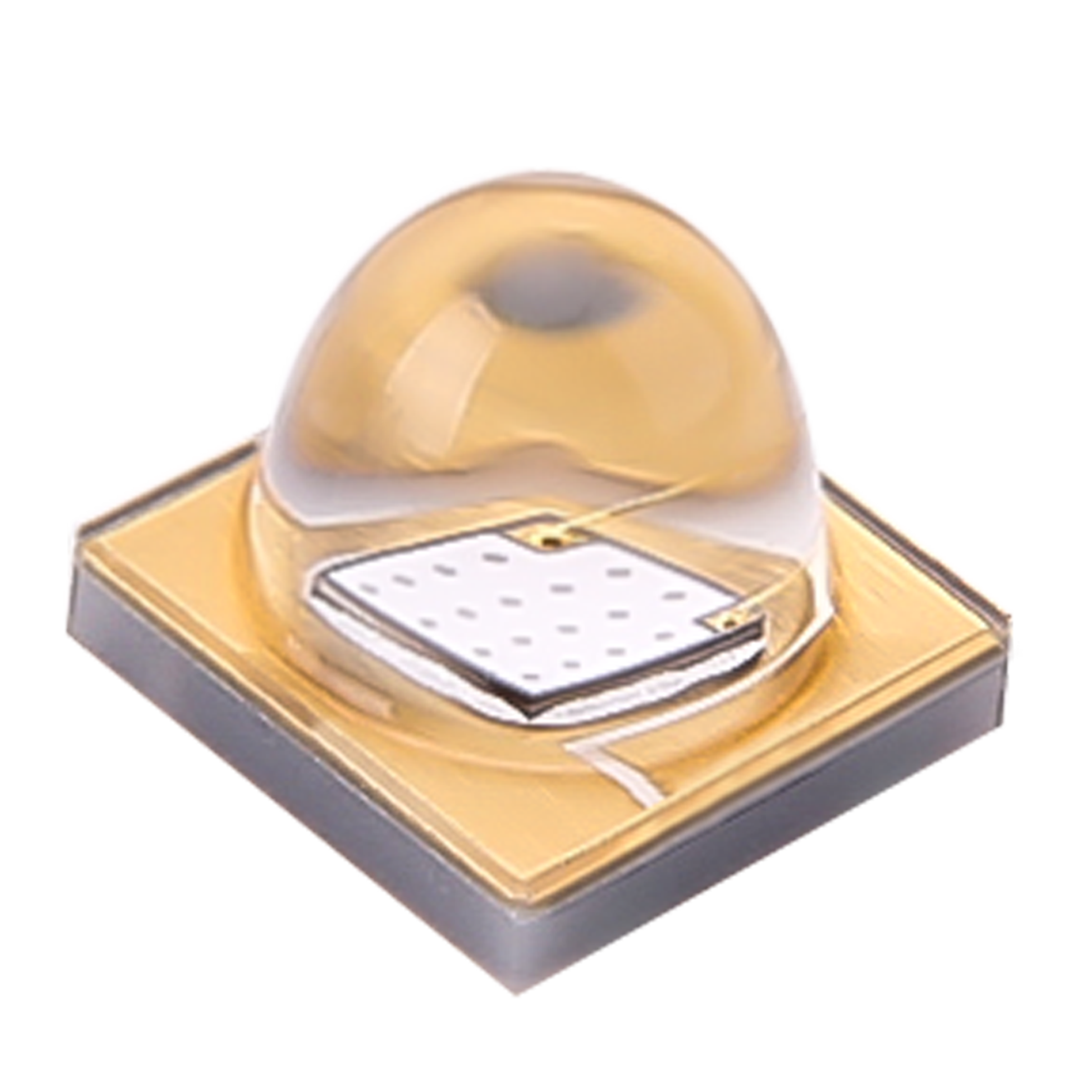

VS 產品采用大功率陶瓷3535封裝技術+硅基UV LED芯片,供應UVA全部主要波段諸如:365nm/385nm/395nm/405nm。
3535陶瓷封裝,易匹配市面現有PCB焊盤設計--通用性設計
UVA紫外線/紫光高輻射&高純度輸出
55°小角度一次光學透鏡出光設計---更高的中心輻射照度
超高的性價比&極佳的可靠性
大功率陶瓷封裝,高紫外線/紫光輻射能量,硅垂直芯片
尺寸:3.5x3.5mmx3.1mm
8KV靜電保護
支持表面貼片技術(SMT)
電性參數:(T solder pad =25 ℃,IF=500mA) | ||||||
產品型號 | 峰值波長 (nm) | 總輻射能量 (mW) | 電壓 (V) | 指向性 2θ1/2(degree) | 電流 (mA) | |
Typ.? | Max.? | |||||
VS-G | 405 (400-405nm) | 800-1100 | 3.45 | 3.8 | 55° | 500 |
395 (390-400nm) | 800-1100 | 3.45 | 3.8 | 55° | 500 | |
385 (380-390nm) | 800-1100 | 3.45 | 3.8 | 55° | 500 | |
370 (365-375nm) | 600-900 | 3.6 | 4 | 55° | 500 |
